उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Zhenglan cable
प्रमाणन: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
मॉडल संख्या: लागत प्रभावी एल्युमीनियम अंडरग्राउंड पावर केबल 6-35kV XLPE इंसुलेटेड STA आर्मर्ड - मीडियम वोल्टेज अं
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 1500 मीटर
मूल्य: USD 1- USD 200
पैकेजिंग विवरण: लकड़ी के ड्रम, लकड़ी और स्टील ड्रम, ग्राहक के अनुरोध के रूप में
प्रसव के समय: 7-10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 100000 मीटर प्रति माह
सामग्री: |
ताँबा |
इन्सुलेशन: |
एक्स एल पी ई |
मुख्य: |
3 कोर, 1 कोर |
केबल मार्क: |
स्याही मुद्रण |
धात्विक स्क्रीन: |
कॉपर टेप स्क्रीन |
चरित्रवान: |
स्टील वायर बख़्तरबंद, स्टील टेप बख़्तरबंद |
बाहरी आवरण: |
सामान्य पीवीसी या ज्वाला मंदक पीवीसी |
बाहर म्यान का रंग: |
काला या अनुकूलित |
सामग्री: |
ताँबा |
इन्सुलेशन: |
एक्स एल पी ई |
मुख्य: |
3 कोर, 1 कोर |
केबल मार्क: |
स्याही मुद्रण |
धात्विक स्क्रीन: |
कॉपर टेप स्क्रीन |
चरित्रवान: |
स्टील वायर बख़्तरबंद, स्टील टेप बख़्तरबंद |
बाहरी आवरण: |
सामान्य पीवीसी या ज्वाला मंदक पीवीसी |
बाहर म्यान का रंग: |
काला या अनुकूलित |
यह एल्यूमीनियम कंडक्टर मध्यम वोल्टेज भूमिगत बिजली केबल विश्वसनीयता या प्रदर्शन पर समझौता किए बिना बिजली वितरण के लिए एक अत्यधिक लागत प्रभावी समाधान प्रदान करता है।एक स्ट्रैन्डेड एल्यूमीनियम कंडक्टर के साथ, XLPE इन्सुलेशन, और स्टील टेप बख्तरबंद (STA) निर्माण,यह केबल भूमिगत और इनडोर अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए डिज़ाइन किया गया है जहां यांत्रिक सुरक्षा की आवश्यकता होती है लेकिन वजन और लागत प्रमुख विचार हैंयह बड़े पैमाने पर अवसंरचना परियोजनाओं, उपयोगिता नेटवर्क और औद्योगिक प्रतिष्ठानों के लिए एक आदर्श विकल्प है जो प्रदर्शन और अर्थव्यवस्था का इष्टतम संतुलन चाहते हैं।

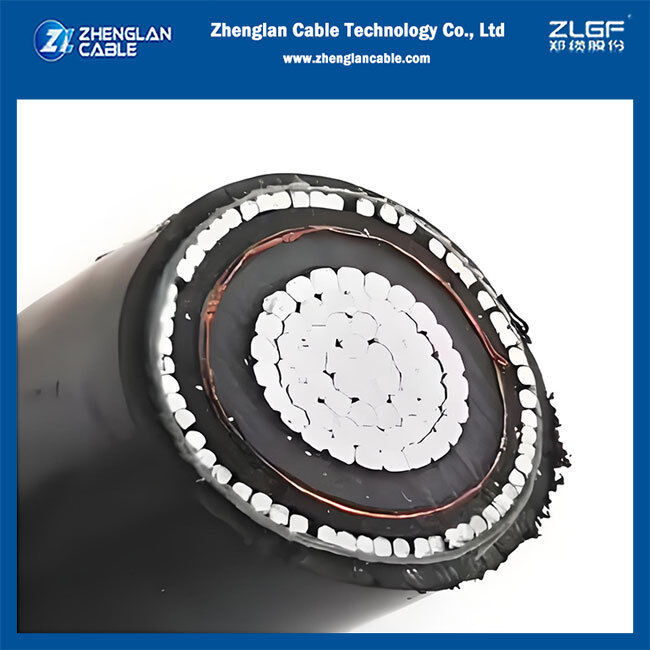

उत्पाद निर्माण
कंडक्टर: स्ट्रेन्डेड एल्यूमीनियम (क्लास 2), एक चिकनी और गोल प्रोफाइल सुनिश्चित करने के लिए compacted.
कंडक्टर स्क्रीन: इन्सुलेशन के साथ चिकनी विद्युत इंटरफेस सुनिश्चित करने के लिए एक्सट्रूडेड अर्धचालक परत।
इन्सुलेशन: एक्सएलपीई (क्रॉस-लिंक्ड पॉलीथीन), उत्कृष्ट विद्युत और थर्मल गुण प्रदान करता है।
इन्सुलेशन स्क्रीन: एक्सट्रूडेड अर्धचालक परत, अक्सर धातु की स्क्रीन (जैसे, तांबे का टेप) के साथ संयुक्त।
धातु की स्क्रीन: तांबे की टेप स्क्रीन
कवच: स्टील टेप आर्मर (एसटीए), जो टक्कर और कुचलने के खिलाफ मजबूत यांत्रिक सुरक्षा प्रदान करता है।
बाहरी आवरण: टिकाऊ और यूवी प्रतिरोधी पीवीसी या पीई शीट, जो केबल को नमी, रसायनों और पर्यावरणीय तनाव से बचाता है।
विशिष्ट अनुप्रयोग
प्राथमिक और द्वितीयक वितरण नेटवर्क
औद्योगिक परिसरों और आवासीय परिसरों के लिए भूमिगत बिजली आपूर्ति
केबल नलिकाओं और खांचे में स्थापना
इनडोर अनुप्रयोग जैसे स्विचगियर और ट्रांसफार्मर कनेक्शन
लागत-संवेदनशील बुनियादी ढांचा परियोजनाएं
विनिर्माण मानक और वोल्टेज
मानक: आईईसी 60502-2, बीएस 6622 या ग्राहक की आवश्यकता के अनुसार।
नामित वोल्टेज:6केवी से 35 केवी तक।
मूल संख्यासिंगल कोर या थ्री कोर।
तकनीकी विनिर्देश
|
पैरामीटर |
विवरण |
|
वोल्टेज रेंज |
6-35 केवी |
|
कंडक्टर |
एल्यूमीनियम, वर्ग 2 स्ट्रैन्ड |
|
इन्सुलेशन |
XLPE |
|
कवच का प्रकार |
स्टील टेप बख्तरबंद (STA) |
|
बाहरी आवरण |
पीवीसी/पीई |
|
मैक्स. कंडक्टर टेम्प. |
90°C (सामान्य), 250°C (शॉर्ट सर्किट) |
|
क्रॉस सेक्शन क्षेत्र |
630 मिमी2 तक या आवश्यकता के अनुसार |
उपलब्ध भिन्नताएँ
कवच: STA (स्टील टेप आर्मर) और SWA (स्टील वायर आर्मर) विकल्प उपलब्ध हैं।
शीट सामग्री: पीवीसी, पीई या एचडीपीई
कोर: एकल या 3-कोर डिजाइन उपलब्ध हैं।
|
सामान्य क्रॉस सेक्शन क्षेत्र ((mm2) |
एप्रो कंडक्टर व्यास ((मिमी) |
Nom इन्सुलेशन की मोटाई (मिमी) |
तांबे के टेप की मोटाई (मिमी) |
तांबे की तार स्क्रीन का क्षेत्रफल ((mm2) |
इन्सुलेशन व्यास (मिमी) |
नाम कवच मोटाई (मिमी) |
नोम शीट मोटाई (मिमी) |
लगभग कुल व्यास (मिमी) |
अनुमानित भार (किग्रा/किमी) |
|
|
|
|
|
|
|
|
|
|
|
सीयू |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
झेंगलान केबल टेक्नोलॉजी प्रतिस्पर्धी फैक्ट्री-प्रत्यक्ष मूल्य निर्धारण, तेजी से लीड समय, और पूर्ण प्रकार-परीक्षण रिपोर्ट के साथ आईईसी 60502-2 प्रमाणित एमवी केबल प्रदान करती है। एक अनुकूलित उद्धरण के लिए हमसे संपर्क करें।
