1KV एरियल बंडल्ड केबल XLPE इंसुलेटेड 2x16mm2 NFC-33-209

1KV एरियल बंडल्ड केबल एक्सएलपीई इंसुलेटेड 2x16mm2 NFC-33-209

1KV एरियल बंडल्ड केबल एक्सएलपीई इंसुलेटेड 2x16mm2 NFC-33-209एक एरियल बंडल्ड केबल है जिसे विशेष रूप से तीन-चरण निम्न-वोल्टेज वितरण के लिए डिज़ाइन किया गया है। उनकी महान स्थायित्व, स्थापना में आसानी और विश्वसनीय प्रदर्शन के साथ, एलवी एबीसी केबलों का अधिकांश विद्युत वितरण नेटवर्क के साथ उपयोग करना तर्कसंगत है। वे आमतौर पर झाड़ी की आग के खतरों को कम करने के लिए आवासीय और ग्रामीण क्षेत्रों के लिए उपयोग किए जाते हैं। एक्सएलपीई कवर में यूवी प्रतिरोध के लिए उच्च स्तर का कार्बन ब्लैक होता है। इसे वहां के लिए डिज़ाइन किया गया है जहां विश्वसनीयता, सुरक्षा और कम स्थापना लागत की आवश्यकता होती है, लेकिन यह बढ़े हुए वजन के कारण केवल छोटी दूरी के लिए है।

महत्वपूर्ण केबल विशेषताएँ हैं:
पराबैंगनी विकिरण प्रतिरोध,
ओजोन प्रतिरोध,
उच्च ढांकता हुआ शक्ति,
हल्का और संभालने में आसान।
स्थापना: इन केबलों को नालियों में भी दफनाने की अनुमति नहीं है।

1KV एरियल बंडल्ड केबल एक्सएलपीई इंसुलेटेड 2x16mm2 NFC-33-209 संरचना

विद्युत गुण

रेटेड वोल्टेज 0.6/1kV

परीक्षण वोल्टेज 3.5 kV

न्यूनतम बिछाने का तापमान -20°C

संचालन तापमान -40°C~ +90°C

अधिकतम शॉर्ट-सर्किट तापमान 250°C

अधिकतम कंडक्टर तापमान 80°C



मानक: एएनएसआई/आईसीईए एस-76-474,
अन्य संबंधित मानक: आईईसी60502, एनएफसी33-209, बीएस7870, एएस/एनजेडएस 3560 आदि।



1KV एरियल बंडल्ड केबल एक्सएलपीई इंसुलेटेड 2x16mm2 NFC-33-209 तकनीकी डेटा

कोर और क्रॉस सेक्शनल क्षेत्र की संख्या (mm2)	नाममात्र इन्सुलेशन मोटाई (मिमी)	केबल का अनुमानित व्यास (मिमी)	20°C पर अधिकतम डीसी प्रतिरोध (Ω/किमी)	लगभग। वजन (किग्रा/किमी)
2x16	1.2	14.4	1.91	131

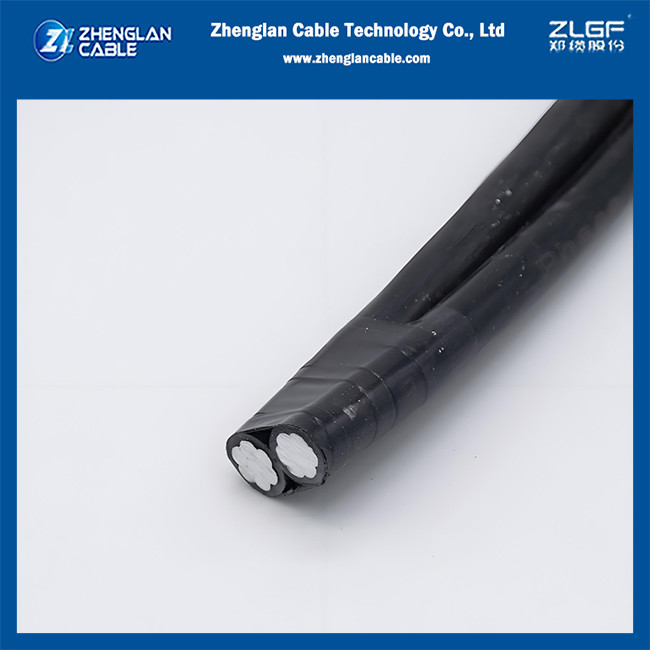

1KV एरियल बंडल्ड केबल एक्सएलपीई इंसुलेटेड 2x16mm2 NFC-33-209 छवियां
