उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Zhenglan Cable
प्रमाणन: 3C，ISO 9001:2015，ISO 14001:2005
मॉडल संख्या: छोटा सोलर ग्रिड केबल PV केबल लाल काला 35mm2 DC1.5KV AC1kv 100m/रोल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 5000 मीटर एकल रंग
मूल्य: 0.2-50USD/M
पैकेजिंग विवरण: 100 मीटर/रोल
प्रसव के समय: 7-15 दिन
भुगतान शर्तें: टी / टी, एल / सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 80000 मी / दिन
सामग्री: |
टिनडेड कॉपर क्लास 5 |
इन्सुलेशन: |
क्रॉस लिंक्डिन पॉलीओलेफ़िन |
बाहरी आवरण: |
क्रॉस लिंक्डिन पॉलीओलेफ़िन |
आकार: |
35mm2 |
मानक: |
EN50618, EN50332-1 |
वोल्टेज: |
डीसी 1.5KV/AC1kv |
सामग्री: |
टिनडेड कॉपर क्लास 5 |
इन्सुलेशन: |
क्रॉस लिंक्डिन पॉलीओलेफ़िन |
बाहरी आवरण: |
क्रॉस लिंक्डिन पॉलीओलेफ़िन |
आकार: |
35mm2 |
मानक: |
EN50618, EN50332-1 |
वोल्टेज: |
डीसी 1.5KV/AC1kv |

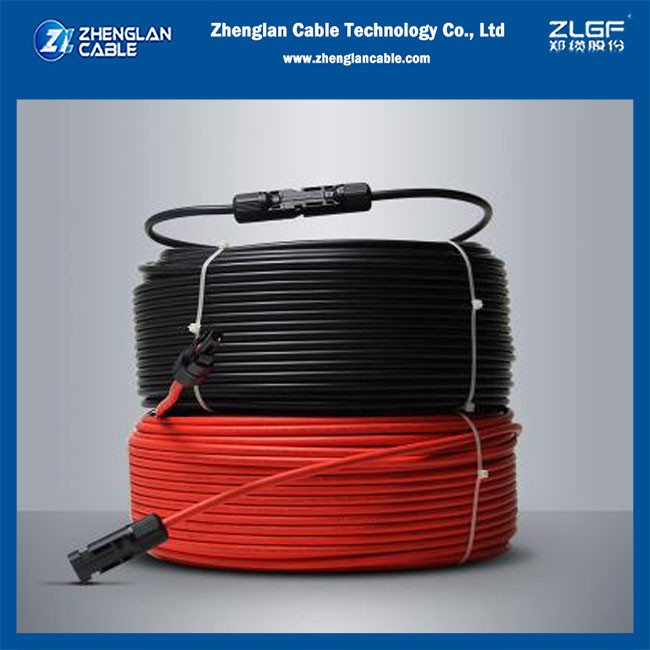

छोटे सौर ग्रिड केबल पीवी केबल लाल काला 35mm2 DC1.5KV AC1kv 100m/roll
सौर केबल सौर पैनलों और अन्य विद्युत घटकों को आपस में जोड़ने के लिए फोटोवोल्टिक उद्योग में उपयोग किया जाने वाला एक इंटरकनेक्ट केबल है।विश्वसनीय सेवा जीवन, बाहरी स्थायित्व, लचीलापन आदि।
केबल निर्माण
कंडक्टर:बी एस एन 60228:2005 क्ल. 5 के अनुसार फाइन वायर टिन्ड कॉपर कंडक्टर
इन्सुलेशन:यूवी प्रतिरोधी, क्रॉस लिंक्ड, हेलोजन मुक्त, लौ retardant यौगिक
मूल पहचानःलाल, काला
शीथ:यूवी प्रतिरोधी, क्रॉस लिंक्ड, हेलोजन मुक्त, लौ retardant यौगिक
केबल रंगःलाल, काला
पैकिंग शैली: 100 मीटर/रोल, 200 मीटर/रोल, 500 मीटर/ड्रम, 1000 मीटर/ड्रम या ग्राहक की आवश्यकता के अनुसार अनुकूलित करें
छोटे सौर ग्रिड केबल पीवी केबल लाल काला 35mm2 DC1.5KV AC1kv 100m/rollविशेषताएं
नामित वोल्टेज Uo/U AC: 1000/1000V DC: 1500/1500V
अधिकतम वोल्टेज (Umax) 1800V परीक्षण वोल्टेज 6.5kV AC
तापमान रेटिंग फिक्स्डः -40°C से +90°C
न्यूनतम झुकने की त्रिज्या 5 x कुल व्यास
अधिकतम कंडक्टर तापमान +120°C (20000 घंटे के लिए)
IEC/EN 60332-1-2 के अनुसार लौ retardant
IEC/EN 60754-1/2, IEC/EN 61034-1/2, EN 50267-2-2 के अनुसार कम धुएं वाला शून्य हेलोजन ओजोन और यूवी प्रतिरोधी EN 60811-403, EN 50396, EN ISO 4892-1/3
डीसी कनेक्शन
एक पीवी जनरेटर बनाने के लिए अलग-अलग मॉड्यूल केबलों का उपयोग करके जुड़े हुए हैं। मॉड्यूल केबलों को जनरेटर जंक्शन बॉक्स से तारों के रूप में जोड़ा जाता है,और मुख्य डीसी केबल इन्वर्टर के लिए जनरेटर जंक्शन बॉक्स कनेक्टग्राउंड फॉल्ट और शॉर्ट सर्किट के जोखिम को समाप्त करने के लिए, प्रत्येक डबल अछूता सकारात्मक और नकारात्मक केबल को अलग किया जाता है।
| नाममात्र वोल्टेज | (डीसी):1.5 केवी (एसी):1.0/1.0KV |
| पूर्ण केबल पर वोल्टेज परीक्षण | (एसी):6.5KV(DC):15KV,5MIN |
| परिवेश का तापमान | -40°C~+90°C |
| थर्मल प्रतिरोध गुण |
+120°C,2000 घंटे टूटने पर लम्बाई ≥ 50% |
| सेवा जीवन | >25 (-40°C~+90°C) |
| संक्षिप्त सूट के लिए संदर्भ तापमान की अनुमति देता है | 200°C,5 (S) |
| झुकने की त्रिज्या | ≥4×φ (D<8M),≥6×φ (D≥8MM) |
| एसिड और क्षारीय समाधान के प्रतिरोध | EN60811-404 |
| ठंडे झुकने का परीक्षण | EN60811-504 |
| मौसम/यू-प्रतिरोध | HD605/A1 |
| पूर्ण केबल पर 0-क्षेत्र प्रतिरोध | EN50396 |
| अग्नि स्थितियों में परीक्षण | EN60332-1-2 |
छोटे सौर ग्रिड केबल पीवी केबल लाल काला 35mm2 DC1.5KV AC1kv 100m/rollविनिर्देश
| निर्माण | कंडक्टर निर्माण | कंडक्टर बाहरी | केबल बाहरी | प्रतिरोध अधिकतम. | 60 डिग्री सेल्सियस पर वर्तमान भारोत्तोलन क्षमता |
| मिमी2 | नक्सम | मिमी | मिमी | ओ/किमी | ए |
| 1X1.5 | 30X0.25 | 1.58 | 4.60 | 13.7 | 30 |
| 1X2.5 | 47X0.25 | 1.98 | 5.10 | 8.21 | 41 |
| 1X4.0 | 56X0.283 | 2.35 | 5.50 | 5.09 | 55 |
| 1X6.0 | 84X0.283 | 3.06 | 6.30 | 3.39 | 70 |
| 1X10 | 142X0.3 | 4.60 | 7.80 | 1.95 | 98 |
| 1x16 | 228X0.3 | 5.60 | 9.20 | 1.24 | 132 |
| 1x25 | 361X0.3 | 6.95 | 11.30 | 0.795 | 176 |
| 1x35 | 494X0.3 | 8.30 | 13.30 | 0.565 | 218 |
छोटे सौर ग्रिड केबल पीवी केबल लाल काला 35mm2 DC1.5KV AC1kv 100m/rollचित्र
