उत्पाद का विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Zhenglan Cable
प्रमाणन: 3C，ISO 9001:2015，ISO 14001:2005
मॉडल संख्या: बेयर एल्यूमिनियम कंडक्टर
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1000 मीटर
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: पूरी तरह से लकड़ी के ड्रम, स्टील के लकड़ी के ड्रम, पूरी तरह से स्टील के ड्रम या अनुकूलित
प्रसव के समय: 15-20 दिन
भुगतान शर्तें: एल/सी, टी/टी,
आपूर्ति की क्षमता: 100 किमी/माह
सामग्री: |
अल्युमीनियम |
आकार: |
AWG,mm2 या अनुकूलित |
गुणवत्ता: |
100% आईईसी मानक परीक्षण |
मानक:: |
डीआईएन 48201, बीएस 215, आईईसी 60189, एएसटीएम-बी231, सीएसए सी49 के अनुसार निर्माण |
मानक: |
बीएस 3242 / बीएस एन 50182 / आईईसी 61089 / एएसटीएम बी 399 / बी 399 एम / डीआईएन 48201 -6 |
ब्रांड: |
झेंग्लान केबल |
बंदरगाह: |
शंघाई या क़िंगदाओ |
सामग्री: |
अल्युमीनियम |
आकार: |
AWG,mm2 या अनुकूलित |
गुणवत्ता: |
100% आईईसी मानक परीक्षण |
मानक:: |
डीआईएन 48201, बीएस 215, आईईसी 60189, एएसटीएम-बी231, सीएसए सी49 के अनुसार निर्माण |
मानक: |
बीएस 3242 / बीएस एन 50182 / आईईसी 61089 / एएसटीएम बी 399 / बी 399 एम / डीआईएन 48201 -6 |
ब्रांड: |
झेंग्लान केबल |
बंदरगाह: |
शंघाई या क़िंगदाओ |

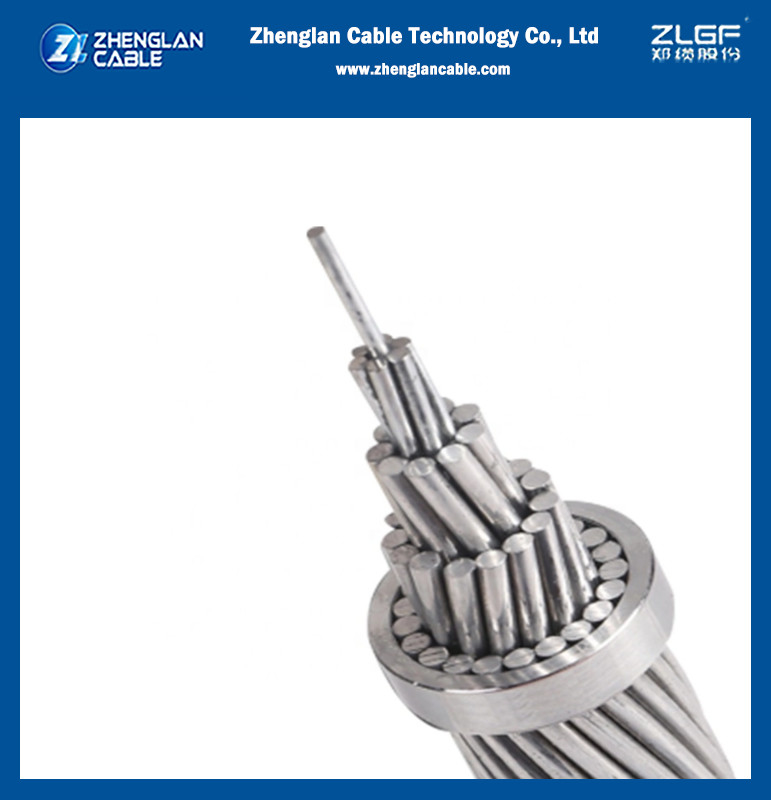

ओवरहेड बेयर कंडक्टर वायर (नाममात्र क्षेत्र 518 मिमी²), एएएसी आईईसी 61089 के अनुसार
आवेदन: AAAC का उपयोग मुख्य रूप से नंगे ओवरहेड ट्रांसमिशन केबल और प्राथमिक और माध्यमिक वितरण केबल के रूप में किया जाता है।यह घाटियों, नदियों और घाटियों में बिछाने के लिए भी उपयुक्त है जहां विशेष भौगोलिक क्षेत्र मौजूद हैं।
मानक
एएसटीएम बी232 कंसेंट्रिक-ले-फंसे एल्यूमीनियम कंडक्टर, लेपित स्टील प्रबलित (एसीएसआर)
बीएस 215: भाग 2 एल्यूमिनियम कंडक्टर, ओवरहेड पावर ट्रांसमिशन के लिए प्रबलित स्टील:
डीआईएन 48204 स्टील प्रबलित एल्यूमिनियम फंसे कंडक्टर
एनएफसी 34-120 कंडक्टोरे दिन ओटेल-एल्यूमिनियू
गोस्ट 839-1980 कंडक्टोअरे दीन ओटेल-एल्यूमिनियू
निर्माण
एएएसी केबल बीवीएल्यूमीनियम मिश्र धातु के तारों से मिलकर बनता है।एल्यूमीनियम मिश्र धातु के तार एकाग्र रूप से फंसे हुए हैं।
यह खंड लागू अंतर्राष्ट्रीय मानक के लिए गर्मी-उपचार योग्य मैग्नीशियम सिलिकॉन प्रकार एल्यूमीनियम मिश्र धातुओं से संबंधित है, जिसके विद्युत और यांत्रिक गुण सभी प्रासंगिक मानक द्वारा सुझाए गए मूल्यों के भीतर आते हैं।अन्य सभी मान्यता प्राप्त विनिर्देशों के लिए कंडक्टर भी आपूर्ति की जा सकती है।शुद्ध एल्युमिनियम की तुलना में मिश्र धातुओं में उच्च शक्ति लेकिन कम चालकता होती है।हल्का होने के कारण, कभी-कभी अधिक पारंपरिक एसीएसआर के स्थान पर लाभ के लिए मिश्र धातु कंडक्टर का उपयोग किया जा सकता है;बाद की तुलना में कम ब्रेकिंग लोड होने पर, बर्फ और हवा का भार कम होने पर उनका उपयोग विशेष रूप से अनुकूल हो जाता है।
(*) नोट: उपरोक्त तालिका में उल्लिखित वर्तमान रेटिंग के मान 0.6 मीटर/सेकंड की हवा के वेग, 1200 वाट/मीटर के सौर ताप विकिरण, 50 डिग्री सेल्सियस के परिवेश के तापमान और 80 डिग्री सेल्सियस के कंडक्टर तापमान पर आधारित हैं।
विद्युत गुण
| घनत्व@20ºC | 2.70 किग्रा / डीएम |
| तापमान गुणांक@20°C | 0.00360 (डिग्री सेल्सियस) |
| प्रतिरोधकता@20°C | 0.0326 ओम मिमी2/मी |
| रैखिक विस्तार | 23 x10-6(डिग्री सेल्सियस) |
सेवा की शर्तें
| परिवेश का तापमान | -5 डिग्री सेल्सियस - 50 डिग्री सेल्सियस |
| हवा का दबाव | 80 - 130 किग्रा / मी |
| भूकंपीय त्वरण | 0.12 - 0.05g |
| आइसोकेरोनिक स्तर | 10 - 18 |
| सापेक्षिक आर्द्रता | 5 - 100% |
| प्रकार | विवरण | तार की संख्या |
अनुभाग क्षेत्र (मिमी2) |
| एएसी | सभी एल्यूमिनियम कंडक्टर | 7~127 | 16~1500 |
| एएएसी | सभी एल्यूमिनियम मिश्र धातु कंडक्टर | 7~91 | 17~1300 |
| शंट |
एल्यूमिनियम कंडक्टर स्टील प्रबलित |
7~103 | 16~1250 |
| एएसीएसआर |
एल्यूमिनियम मिश्र धातु कंडक्टर स्टील प्रबलित |
7~103 | 16~1250 |
| एसीएआर/एडब्ल्यू |
एल्यूमिनियम कंडक्टर एल्यूमिनियम मिश्र धातु प्रबलित |
7~103 | 16~1250 |
| एसीएसडब्ल्यू/एस |
एल्यूमिनियम कंडक्टर एल्युमिनियम क्लैड स्टील वायर / स्ट्रैंड |
7~103 | 16~1250 |
| जीएसडब्ल्यू | जस्ती इस्पात तार | 3/2.64~37/4.55 | 16.41~765.99 |
निर्माण पैरामीटर्स
• आईईसी 60189
| कोड | नाममात्र क्षेत्र | स्थानीय अंतरपणन | कुल व्यास | वज़न | रेटेड ताकत | विद्युतीय प्रतिरोध | वर्तमान मूल्यांकन* |
| मिमी2 | नहीं।एक्समिमी | मिमी | किग्रा/किमी | के.एन. | /किमी | ए | |
| 16 | 18.4 | 7/1.83 | 5.49 | 50.4 | 5.43 | 1.7896 | 86 |
| 25 | 28.8 | 7/2.29 | 6.87 | 78.7 | 8.49 | 1.1453 | 113 |
| 40 | 46 | 7/2.89 | 8.67 | 125.9 | 13.58 | 0.7158 | 151 |
| 63 | 72.5 | 7/3.63 | 10.89 | 198.3 | 21.39 | 0.4545 | 200 |
| 100 | 115 | 19/2.78 | 13.9 | 316.3 | 33.95 | 0.2877 | 266 |
| 125 | 144 | 19/3.10 | 15.5 | 395.4 | 42.44 | 0.2302 | 305 |
| 160 | 184 | 19/3.51 | 17.55 | 506.1 | 54.32 | 0.1798 | 355 |
| 200 | 230 | 19/3.93 | 19.65 | 632.7 | 67.91 | 0.1439 | 407 |
| 250 | 288 | 19/4.39 | 21.95 | 790.8 | 84.88 | 0.1151 | 466 |
| 315 | 363 | 37/3.53 | 24.71 | 998.9 | 106.95 | 0.0916 | 535 |
| 400 | 460 | 37/3.98 | 27.86 | 1268.4 | 135.81 | 0.0721 | 618 |
| 450 | 518 | 37/4.22 | 29.54 | 1426.9 | 152.79 | 0.0641 | 663 |
| 500 | 575 | 37/4.45 | 31.15 | 1585.5 | 169.76 | 0.0577 | 706 |
| 560 | 645 | 61/3.67 | 33.03 | 1778.4 | 190.14 | 0.0516 | 755 |
| 630 | 725 | 61/3.89 | 35.01 | 2000.7 | 213.9 | 0.0458 | 809 |
| 710 | 817 | 61/4.13 | 37.17 | 2254.8 | 241.07 | 0.0407 | 866 |
| 800 | 921 | 61/4.38 | 39.42 | 2540.6 | 271.62 | 0.0361 | 928 |
| 900* | 1036 | 91/3.81 | 41.91 | 2861.1 | 305.58 | 0.0321 | 992 |
| 1000* | 1151 | 91/4.01 | 44.11 | 3179 | 339.53 | 0.0289 | 1051 |
| 1120* | 1289 | 91/4.25 | 46.75 | 3560.5 | 380.27 | 0.0258 | 1118 |
| 1250* | 1439 | 91/4.49 | 49.39 | 3973.7 | 424.41 | 0.0231 | 1185 |
