उत्पाद विवरण:
|
| सामग्री: | अल / सीयू | आवेदन: | पावर स्टेशन |
|---|---|---|---|
| इन्सुलेशन: | पीवीसी | रंग: | लाल या काले |
| म्यान का रंग: | काले या स्वनिर्धारित | कोर: | 3 |
| केबल मार्क: | स्याही मुद्रण या उभरा सामग्री अनुकूलित | ||
| हाई लाइट: | पीवीसी लचीला केबल अछूता,पीवीसी sheathed बिजली केबल |
||
0.6 / 1KV कम वोल्टेज तीन कोर पावर केबल (Unarmoured), पीवीसी अछूता केबल IEC 60502-1 के अनुसार
विवरण:
0.6 / 1KV पीवीसी अछूता केबल्स
IEC60502, IEC60228, GB / T 12706.1-2008
सीई, सीसीसी, KEMA, आईएसओ

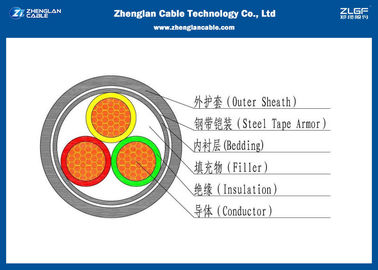

निर्माण:
कंडक्टर: कॉपर या एल्युमीनियम कंडक्टर, राउंड स्टैंडेड या शेप्ड, क्लास 2 से आईईसी 60228, बीएस एन 60228। छोटे आकार के लिए, आईईसी 60228 के अनुसार एक ठोस राउंड कंडक्टर, क्लास 1, बीएस एन 60228 भी अनुरोध पर सप्लाई किया जा सकता है।
नोट: मानकों या ग्राहक की आवश्यकता के अनुसार इन्सुलेशन रंग।
आवेदन:
इन केबलों का उपयोग कम वोल्टेज स्थापना प्रणाली में बिजली की आपूर्ति के लिए किया जाता है, वे घर के अंदर और बाहर, केबल नलिकाओं में, बिजली और स्विचिंग स्टेशनों, स्थानीय ऊर्जा वितरण, औद्योगिक संयंत्रों, जहां यांत्रिक का कोई खतरा नहीं है में स्थापना के लिए उपयुक्त हैं क्षति।
मानक:
बेसिक डिजाइन IEC 60502-1, IEC 60228, BS EN 60228
चीन: जीबी / टी 12706.2-2008
अन्य मानक जैसे BS7870, DIN और ICEA अनुरोध पर
प्रमाण पत्र:
CE, ROHS, KEMA और अन्य अनुरोध पर
इन्सुलेशन:
पीवीसी इन्सुलेशन सामग्री और मोटाई IEC 60502-1 और BS 6346 के अनुसार होगी। PVC सामग्री IEC 60502-1 या TI1 के अनुसार BS A 50363.PVC के अनुसार टाइप A होगी और SASO 1694 के अनुसार इन्सुलेशन सामग्री 85 ° C से जारी है। विशेष अनुरोध पर ऑपरेशन भी उपलब्ध है।
रंग कोड रंग कोड (1) :
1 कोर: लाल या काला; 2 कोर: लाल, काला; 3 कोर: लाल, पीला, नीला; 4 कोर: लाल, पीला, नीला, काला; 5 कोर: लाल, पीला, नीला, काला, हरा; 5 करोड़ से ऊपर: सफेद अंकों के साथ काले कोर
विधानसभा / आंतरिक म्यान:
दो, तीन या चार अछूता वाले कंडक्टर को गैर-हाइग्रोस्कोपिक भराव के साथ एक साथ रखा गया है और विधानसभा को पीवीसी की एक extruded परत के साथ जोड़ा जाता है। गैर-बख्तरबंद केबलों के मामले में, इस परत को छोड़ा जा सकता है
कवच: एल्यूमीनियम / जस्ती स्टील के तारों को आईईसी 60502 के अनुसार या बीएस 5467, बीएस 6346 के अनुसार बिस्तर पर हेलिकली लगाया जाता है। सिंगल कोर केबल एल्यूमीनियम तार कवच होंगे। एल्यूमिनियम / स्टील टेप ने आईईसी 60502 के अनुसार बहु-कोर केबल्स के बिस्तर पर हेलिकली लगाया।
बाहरी म्यान: बाहरी म्यान IEC 60502-1 या बीएस 6346/5467 के रूप में टाइप 9 के रूप में एक्सट्रूडेड पीवीसी प्रकार एसटी 2 का होगा। विशेष प्रकार की पीवीसी शीथिंग सामग्री जैसे अग्निरोधी पीवीसी, एंटी-दीमक पीवीसी, एंटी-रोडेंट पीवीसी, सनलाइट। प्रतिरोधी पीवीसी, तेल प्रतिरोधी पीवीसी विशेष अनुरोध पर उपलब्ध हैं। इसके अलावा, एलएलडीपीई, एमडीपीई, एचडीपीई, एलएसएफ, सीपीई जैसे विशेष शीथिंग सामग्री अनुरोध पर उपलब्ध हैं।
केबल शीथ्स की अग्नि प्रदर्शन: केबलों को विशेष लौ retardant पीवीसी बाहरी म्यान के साथ आपूर्ति की जा सकती है IEC 60332-3-22, IEC 60332-3-23 और IEC 60332-3-24 की लौ परीक्षण आवश्यकताओं का पालन करने के लिए, केबलों की आपूर्ति भी कर सकती है। IEC 60502-1, BS 7211, BS 6724 या अन्य समकक्ष मानकों के अनुसार लो स्मोक हलोजन फ्री (LSHF) सामग्री के साथ।
केबल पैरामीटर:
तीन कोर (निहत्थे)
नाममात्र पार करना अनुभाग | कंडक्टर का व्यास (लगभग।) | नाममात्र इन्सुलेशन मोटाई | नाममात्र पीवीसी म्यान मोटाई | संपूर्ण व्यास (लगभग।) | वजन केबल का (लगभग।) |
| mm² | मिमी | मिमी | मिमी | मिमी | किलो / किमी |
| 3x1.5 | 1.38 | 0.8 | 1.8 | 13 | 230 |
| 3x2.5 | 1.76 | 0.8 | 1.8 | 13.5 | 280 |
| 3x4 | 2.25 | 1.0 | 1.8 | 15.5 | 380 |
| 3x6 | 2.76 | 1.0 | 1.8 | 17.0 | 470 |
| 3x10 | 4.0 | 1.0 | 1.8 | 18.5 | 630 |
| 3x16 | 5.0 | 1.0 | 1.8 | 21.0 | 880 |
| 3x25 | 6.3 | 1.2 | 1.8 | 24.5 | 1280 |
| 3x35 | 7.4 | 1.2 | 1.8 | 27 .0.0 | 1660 |
| 3x50 | 8.8 | 1.4 | 1.8 | 30.0 | 2110 |
| 3x70 | 10.6 | 1.4 | 1.9 | 35.0 | 2980 |
| 3x95 | 12.4 | 1.6 | 2.0 | 40.0 | 3930 |
| 3x120 | 14.0 | 1.6 | 2.1 | 43.0 | 4780 |
| 3x150 | 15.5 | 1.8 | 2.3 | 48.0 | 5880 |
| 3x185 | 17.4 | 2.0 | 2.4 | 52.0 | 7230 |
| 3x240 | 20.3 | 2.2 | 2.6 | 59.0 | 9390 |
| 3x300 | 22.7 | 2.4 | 2.7 | 65.0 | 11620 |
| 3x400 | 25.4 | 2.6 | 3.0 | 72.0 | 14,730 |
झेंगलान केबल क्यों चुनें:
