उत्पाद विवरण
उत्पत्ति के प्लेस: हेनान, चीन
ब्रांड नाम: Zhenglan Cable
प्रमाणन: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
मॉडल संख्या: 18 / 30KV सिंगल कोर पावर केबल (बख्तरबंद)
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 300 मीटर
मूल्य: 1-100USD/m
पैकेजिंग विवरण: लकड़ी के ड्रम, लकड़ी और स्टील ड्रम, ग्राहक के अनुरोध के रूप में
प्रसव के समय: 12 दिन या ग्राहक के अनुरोध के रूप में
भुगतान शर्तें: एल/सी, टी/टी,
आपूर्ति की क्षमता: 60000 मीटर/दिन
सामग्री: |
सीयू एंड एएल |
बाहर म्यान का रंग: |
काला या अनुकूलित |
मुख्य: |
1कोर या 3कोर |
केबल मार्क: |
स्याही मुद्रण या एम्बॉसिंग सामग्री अनुकूलित |
केबल ड्रम की लंबाई: |
अनुकूलित |
चरित्रवान: |
एसटीए/एसडब्ल्यूए बख्तरबंद |
सामग्री: |
सीयू एंड एएल |
बाहर म्यान का रंग: |
काला या अनुकूलित |
मुख्य: |
1कोर या 3कोर |
केबल मार्क: |
स्याही मुद्रण या एम्बॉसिंग सामग्री अनुकूलित |
केबल ड्रम की लंबाई: |
अनुकूलित |
चरित्रवान: |
एसटीए/एसडब्ल्यूए बख्तरबंद |

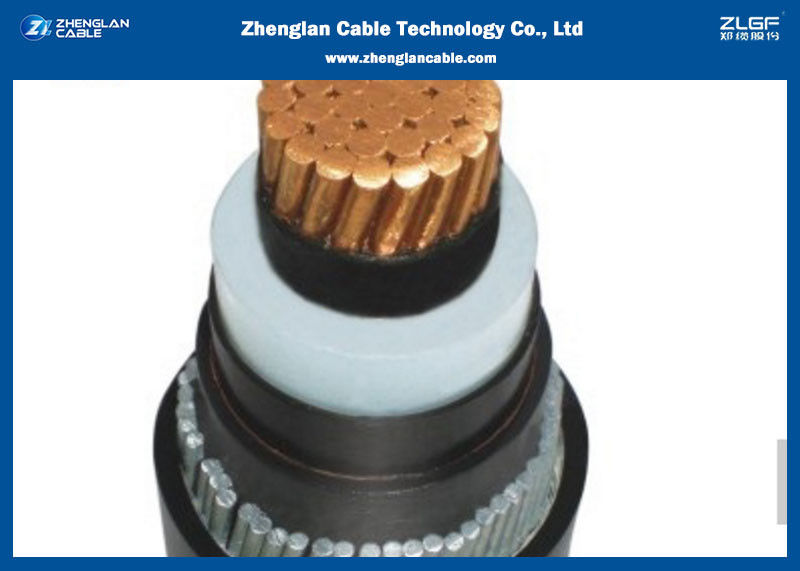

18/30KV एमवी सिंगल कोर आर्मर्ड पावर केबल, आईईसी 60502/60228 के अनुसार इंसुलेटेड केबल
केबल निर्माण
कंडक्टर
एल्यूमीनियम या तांबे के कंडक्टर का उपयोग किया जाता है। 630 मिमी² तक के कंडक्टर गोलाकार, कॉम्पैक्टेड और स्ट्रैंडेड होंगे और आईईसी 60228 क्लास 2 का अनुपालन करेंगे। 630 मिमी² कंडक्टर गोलाकार स्ट्रैंडेड प्रकार का होगा जिस पर अर्ध-चालक टेप की एक परत लगाई जाएगी।
कंडक्टर स्क्रीन
यह कंडक्टर के ऊपर अर्ध-चालक क्रॉसलिंकेबल कंपाउंड की एक एक्सट्रूडेड परत होगी जिसे इंसुलेशन और इंसुलेशन स्क्रीन के साथ एक साथ ट्रिपल एक्सट्रूज़न प्रक्रिया के तहत लगाया जाएगा। ट्रिपल एक्सट्रूज़न एक एकल उच्च परिशुद्धता ऑपरेशन है जो परतों के बीच किसी भी संदूषण की संभावना को समाप्त करता है जिससे विद्युत क्षेत्र में अनियमितताएं हो सकती हैं। सावधानीपूर्वक सामग्री चयन और प्रक्रिया मापदंडों पर विशेष ध्यान देकर, हम लागू राष्ट्रीय या अंतर्राष्ट्रीय मानक द्वारा निर्धारित स्ट्रिपिंग बल की आवश्यक डिग्री के साथ इंसुलेशन स्क्रीन परतें बनाते हैं।
इंसुलेशन
यह ट्रिपल एक्सट्रूज़न प्रक्रिया के तहत कंडक्टर स्क्रीन के ऊपर एक्सएलपीई की एक एक्सट्रूडेड परत होगी जिसे कंडक्टर स्क्रीन और इंसुलेशन स्क्रीन के साथ लगाया जाएगा।
इंसुलेशन स्क्रीन
यह अर्ध-चालक क्रॉसलिंकेबल कंपाउंड की एक परत होगी जिसे ट्रिपल एक्सट्रूज़न प्रक्रिया द्वारा इंसुलेशन के ऊपर लगाया जाएगा।
धातुई स्क्रीन
इसमें इंसुलेशन स्क्रीन के ऊपर ओवरलैप के साथ हेलिकली लगाई गई तांबे की टेप की एक परत होगी। ग्राहक की आवश्यकता के अनुसार धातुई स्क्रीन के अन्य संयोजन भी अनुरोध पर प्रदान किए जा सकते हैं।
लेइंग-अप
तीन कोर केबल के मामले में, तीन कोर को अंतरालों पर पॉलीप्रोपाइलीन (पीपी) फिलर्स जैसे गैर-हाइग्रोस्कोपिक फिलर्स के साथ बिछाया जाता है और एक बाइंडर टेप को ओवरलैप के साथ लगाया जाता है। ये बाइंडर टेप पीवीसी या फोमेड पॉलीथीन के हो सकते हैं।
आर्मर्ड केबल के लिए इनर शीथ (बेडिंग)
आर्मर्ड केबल के लिए बिछाई गई कोर के ऊपर पीवीसी या पीई की एक्सट्रूडेड परत लगाई जाती है। पीवीसी सामान्यतः ग्रेड एसटी2 और पीई ग्रेड एसटी7 आईईसी 60502 भाग 2 के अनुसार होता है।
आर्मरिंग
आर्मर्ड केबल के मामले में, आर्मर को इनर शीथ के ऊपर हेलिकली लगाया जाता है। सिंगल कोर केबल के लिए, यह एल्यूमीनियम तारों का होता है और मल्टीकोर केबल के लिए, आर्मर निम्नलिखित विकल्पों में से एक हो सकता है:
क) गैल्वेनाइज्ड स्टील वायर।
ख) गैल्वेनाइज्ड स्टील टेप।
ओवर शीथ
आर्मर्ड केबल के मामले में आर्मर के ऊपर और अनआर्मर्ड केबल के मामले में बिछाई गई कोर के ऊपर एक एक्सट्रूडेड परत लगाई जाती है। बाहरी शीथ सामग्री पीवीसी, पीई, एचडीपीई या एमडीपीई में से कोई भी हो सकती है। हमारे
मध्यम वोल्टेज केबल सामान्यतः बीएस 6622 या आईईसी 60502 के अनुरूप लाल पीवीसी ओवर शीथ के साथ आपूर्ति किए जाते हैं। यूवी विकिरण के प्रभाव और विभिन्न मिट्टी संरचनाओं जैसे स्थापना विचारों की एक श्रृंखला के अनुरूप अन्य रंग प्रदान किए जा सकते हैं। शीथ के ऑन-साइट परीक्षण की आवश्यकता होने पर ग्रेफाइट-कोटेड ओवर शीथ के अतिरिक्त एंटी-टर्माइट फॉर्मूलेशन भी आपूर्ति किए जा सकते हैं।
केबल शीथ पर अग्नि प्रदर्शन
आईईसी 60332 मानक का अनुपालन करने के लिए केबल को विशेष फ्लेम रिटार्डेंट पीवीसी ओवर शीथ के साथ भी आपूर्ति की जा सकती है। हम बीएस 7211 और बीएस 6724 मानकों या अन्य समकक्ष अंतर्राष्ट्रीय मानकों के अनुसार लो स्मोक हैलोजन फ्री (एलएसजेड) शीथ के साथ केबल भी आपूर्ति कर सकते हैं।
18/30KV एमवी सिंगल कोर आर्मर्ड पावर केबल, आईईसी 60502/60228 के अनुसार इंसुलेटेड केबल
| नाममात्र क्रॉस सेक्शन (मिमी²) | इंसुलेशन की नाममात्र मोटाई (मिमी) | आर्मर का आकार | लगभग समग्र व्यास और वजन | अनुशंसित वर्तमान रेटिंग (ए) | |||||||||||||
| स्टील टेप | फाइन स्टील वायर | वाईजेवी | वाईजेवाई | वाईजेवी22 | वाईजेवी23 | वाईजेवी32 | वाईजेवी33 | ||||||||||
| परत x मोटाई | व्यास (मिमी) | समग्र व्यास (मिमी) | वजन (किग्रा/किमी) | समग्र व्यास (मिमी) | वजन (किग्रा/किमी) | समग्र व्यास (मिमी) | वजन (किग्रा/किमी) | समग्र व्यास (मिमी) | वजन (किग्रा/किमी) | समग्र व्यास (मिमी) | वजन (किग्रा/किमी) | समग्र व्यास (मिमी) | वजन (किग्रा/किमी) | जमीन में | हवा में | ||
| 50 | 8 | 2 x 0.5 | 2.5 | 68.3 | 4466 | 68.3 | 4167 | 74.1 | 6241 | 74.1 | 5906 | 78.8 | 9319 | 78.8 | 8940 | 219 | 216 |
| 70 | 8 | 2 x 0.5 | 2.5 | 72.2 | 5305 | 72.2 | 4979 | 78 | 7179 | 78 | 6815 | 82.7 | 10442 | 82.7 | 10032 | 269 | 269 |
| 95 | 8 | 2 x 0.5 | 2.5 | 75.9 | 6272 | 75.9 | 5918 | 82.1 | 8313 | 82.1 | 7907 | 86.6 | 11668 | 86.6 | 11227 | 321 | 325 |
| 120 | 8 | 2 x 0.8 | 3.15 | 79.2 | 7212 | 79.2 | 6831 | 86.8 | 10222 | 86.8 | 9780 | 90.1 | 12867 | 90.1 | 12395 | 364 | 374 |
| 150 | 8 | 2 x 0.8 | 3.15 | 82.9 | 8326 | 82.9 | 7915 | 90.5 | 11471 | 90.5 | 10997 | 93.8 | 14266 | 93.8 | 13761 | 409 | 425 |
| 185 | 8 | 2 x 0.8 | 3.15 | 86.6 | 9582 | 86.6 | 9140 | 94.6 | 12949 | 94.6 | 12427 | 97.9 | 15829 | 97.9 | 15275 | 461 | 485 |
| 240 | 8 | 2 x 0.8 | 3.15 | 92.3 | 11565 | 92.3 | 11068 | 100.3 | 15146 | 100.3 | 14577 | 103.6 | 18246 | 103.6 | 17644 | 534 | 569 |
| 300 | 8 | 2 x 0.8 | 3.15 | 97 | 13611 | 97 | 13067 | 105.3 | 17438 | 105.3 | 16811 | 108.6 | 20663 | 108.6 | 20001 | 601 | 651 |
| 400 | 8 | 2 x 0.8 | 3.15 | 104.5 | 17014 | 104.5 | 16391 | 112.9 | 21155 | 112.9 | 20450 | 116.2 | 24616 | 116.2 | 23876 | 683 | 753 |
