उत्पाद का विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Zhenglan cable
प्रमाणन: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
मॉडल संख्या: 0.6 / 1kV ऑक्सीजन मुक्त तांबा कंडक्टर, XLPE अछूता,
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: बातचीत योग्य
मूल्य: बातचीत योग्य
पैकेजिंग विवरण: लकड़ी के ड्रम, लकड़ी और स्टील के ड्रम, ग्राहक के अनुरोध के रूप में
प्रसव के समय: 7-10 कार्य दिवस
भुगतान शर्तें: एल/सी, टी/टी, वेस्टर्न यूनियन
सामग्री: |
घन |
आवेदन: |
बिजलीघर |
इन्सुलेशन: |
एक्स एल पी ई |
म्यान: |
पीवीसी |
कवच: |
स्वा/स्टा |
मानक: |
आईईसी60502, आईईसी, बीएस, यूएल, जेआईएस |
सामग्री: |
घन |
आवेदन: |
बिजलीघर |
इन्सुलेशन: |
एक्स एल पी ई |
म्यान: |
पीवीसी |
कवच: |
स्वा/स्टा |
मानक: |
आईईसी60502, आईईसी, बीएस, यूएल, जेआईएस |

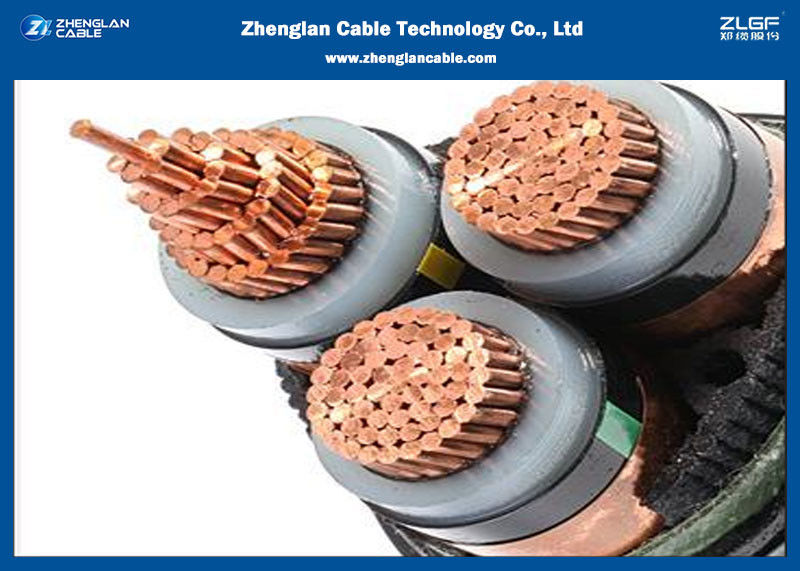

उच्च गुणवत्ता वाला 0.6/1kV ऑक्सीजन मुक्त तांबा ((Al) कंडक्टर, XLPE अछूता, पीवीसी शीथ पावर केबल ((N2XY/NA2XY)
आवेदन
कमरे में सुरंगें, केबल खाई और पाइप बिछाने से भी ढीली मिट्टी में दफन हो सकते हैं, केबल यांत्रिक बाहरी बल का सामना नहीं कर सकता है।एकल कोर केबल चुंबकीय पाइप में बिछाने के लिए अनुमति नहीं हैबिजली संयंत्र, उद्योग, स्विच गियर और शहरी बिजली आपूर्ति नेटवर्क के लिए प्रयोग किया जाता है।
मानक
आईईसी 60502-1, आईईसी 60228 के आधारभूत डिजाइन
चीन: GB/T 12706.2-2008
अन्य मानक जैसे BS7870,DIN और ICEA अनुरोध पर
केबल निर्माण
| कंडक्टर | कंडक्टर या तो क्लास 1 या क्लास 2 के साधारण या धातु-लेपित गिल्टेड तांबे या साधारण एल्यूमीनियम के या क्लास 5 के साधारण या धातु-लेपित तांबे के IEC 60228 के अनुसार होने चाहिए। |
| कंडक्टर आकार | परिपत्र या संकुचित परिपत्र स्ट्रैंड |
| रूप | परिपत्र |
| इन्सुलेशन | एक्सएलपीई इन्सुलेशन सामग्री और मोटाई आईईसी 60502-1 के अनुसार होनी चाहिए, जो 90 डिग्री सेल्सियस पर निरंतर संचालन के लिए नामित है। |
| शीट सामग्री | एक्सट्रूडेड पीवीसी प्रकार ST1/ST2 आईईसी 60502-1 के अनुसार। आईईसी 60332-3-22 की लौ परीक्षण आवश्यकताओं का अनुपालन करने के लिए विशेष लौ retardant पीवीसी बाहरी आवरण के साथ आपूर्ति की जा सकती है,आईईसी 60332-3-23 और आईईसी 60332-3-24, हेलोजन मुक्त सामग्री IEC60754-1/2 और IEC 60684-2 के अनुरूप है। |
विशेषताएं
एक्सएलपीई अछूता बिजली केबल में यांत्रिक शक्ति, उम्र बढ़ने, पर्यावरण तनाव और रासायनिक प्रतिरोध है, जो उच्च तापमान की स्थिति में लंबे समय तक काम करने के लिए उपलब्ध है।
विद्युत गुण/कार्य की स्थिति
| नामित वोल्टेज Uo/U (Um) | 600/1000V, BS5467 |
| स्थापना तापमान | न्यूनतमः 0°C,अधिकतमः 60°C |
| स्थापना का प्रकार | बाहरी प्रत्यक्ष दफन |
| परिचालन तापमान | अधिकतमः 90°C. |
| शार्ट सर्किट अधिकतम कंडक्टर तापमानः | 250 डिग्री सेल्सियस |
| मिन. झुकने की त्रिज्या | बहु-कोर गैर बख्तरबंद केबलों के लिए 15 x केबल O.D. |
पैकिंग विवरण
1. मानक नौकायन योग्य ड्रम (लकड़ी का ड्रम, लकड़ी का स्टील का ड्रम, स्टील का ड्रम) उपलब्ध हैं।
2. ड्रम का आकार कस्टमाइज किया जा सकता है या अधिकतम लोड आकार के कंटेनर को पूरा किया जा सकता है;
3. ड्रम का कुल व्यास 1 मीटर से 2.5 मीटर तक हो सकता है;
4ग्राहक की आवश्यकता के अनुसार एक निश्चित लंबाई के साथ प्लास्टिक टेप या नायलॉन प्लास्टिक टेप में लिपटे रोल में पैक किया जाता है।
| नाममात्र क्रॉस सेक्शन | कंडक्टर का व्यास (लगभग) | नाममात्र इन्सुलेशन मोटाई | नाममात्र शीट मोटाई | कुल व्यास (लगभग) |
| मिमी^2 | मिमी | मिमी | मिमी | मिमी |
| 3x1.5 | 1.4 | 0.7 | 1.8 | 9.6 |
| 3x2.5 | 1.8 | 0.7 | 1.8 | 10.5 |
| 3x4 | 2.3 | 0.7 | 1.8 | 11.6 |
| 3x6 | 2.8 | 0.7 | 1.8 | 12.6 |
| 3x10 | 3.6 | 0.7 | 1.8 | 14.4 |
| 3x16 | 4.5 | 0.7 | 1.8 | 16.3 |
| 3x25 | 5.6 | 0.9 | 1.8 | 19.5 |
| 3x35 | 6.7 | 0.9 | 1.8 | 21.9 |
| 3x50 | 8 | 1 | 1.8 | 25.1 |
| 3x70 | 9.4 | 1.1 | 1.9 | 28.7 |
| 3x95 | 11 | 1.1 | 2 | 32.4 |
| 3x120 | 12.4 | 1.2 | 2.1 | 36.1 |
| 3x150 | 13.8 | 1.4 | 2.3 | 40.3 |
| 3x185 | 15.3 | 1.6 | 2.4 | 44.6 |
| 3x240 | 17.5 | 1.7 | 2.6 | 50.2 |
| 3x300 | 19.5 | 1.8 | 2.7 | 55.2 |
| 3x400 | 22.6 | 2 | 3 | 63.3 |
